国产测力仪表新标杆

2019-05-18

国产测力仪表产品概要通过波形显示,可以扑捉到传统数字仪表难以观察到的物理量变化过程。

测力仪表是一种通过处理电阻应变式传感器信号,测量各种力、压强、扭矩等物理量并显示其动态变化波形的测力仪表。

通过波形显示可以扑捉到传统数字仪表在视觉上难以观察的物理量的变化过程。

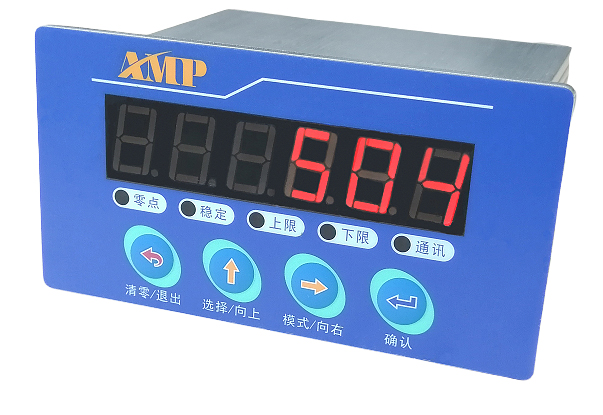

EXT504

测力仪表高达每秒2000次的高速处理能力,即使细微的数值变化也能得到实时反映,除了具有上下限比较功能以外,还具有各种保持功能和判定功能,这些功能应用于各种生产控制管理、自动仪器、试验机等各个场合。

国产测力仪表产品特点

是通过处理应变式传感器信号对压力・负荷・扭矩・位移等进行测量的测力仪表。

具有丰富的保持功能・合格与否的判断功能,使其在工厂在线品质管理领域发挥了重要作用。

国产测力仪表性能参数有:

波形显示:通过波形显示可以扑捉到传统数字仪表在视觉上难以观察的物理量的变化过程。

外部输出信号:(16点)大投入/中投入/小投入/完成 /卸料/封袋/错误选择1,2/输出选择1~6/预备1,2

信号ON的时候,输出晶体管为ON。

外部输入信号:(16点)运转允许/称重开始/停止/卸料指令/手动卸料/卸料门开/累计复位/输入选择1~6/代码1,2接点(继电器,开关等)或者是无接点(晶体管,集电极开关输出的TTL等)连接可能

传感器电压: 10VDC,150mA

传感器灵敏度: ≤ 2.8 mV/V

非线性误差: ≤ ±0.01%FS

内部分辨率: 500000

采样速度: 1~200 次/秒可由用户设定

数字显示: 五位数据显示,具有峰值保持功能,自/手动两种解除方式

显示量程: 0 ~ 99999任意设定

显示分度: 1、2、5、10、20、50、100、200

调零范围: 满量程的 80% 内可设定数字调零

模拟量输出: 4~20mA(高精度16位D/A)

数字量输出: RS232C 或 RS485 串行口; Modbus RTU 协议 和 Fable 自由协议

控制接点输出: 四路继电器控制接点输出,容量为250VAC 3A 或 30VDC 3A

电  源: 220VAC±10% 50Hz,功耗 5 W

使用环境: 温度 -10~60°C,相对湿度≤85%

仪表结构: 台式和盘装式,三种尺寸可选

RS-485 通讯接口(从Modbus-RTU,独自格式中选择)

232:RS-232C 通讯接口(选购件)

BCO:BCD 输出接口 Sink Type (选购件)

BSC:BCD 输出接口 Source Type (选购件)

DAC:D/A 转换接口 (选购件)

ODN:DeviceNet 接口 (选购件)

PRF:PROFIBUS 接口 (选购件) ※PROFIBUS-DPV0

CCL:CC-Link 接口 (选购件)
